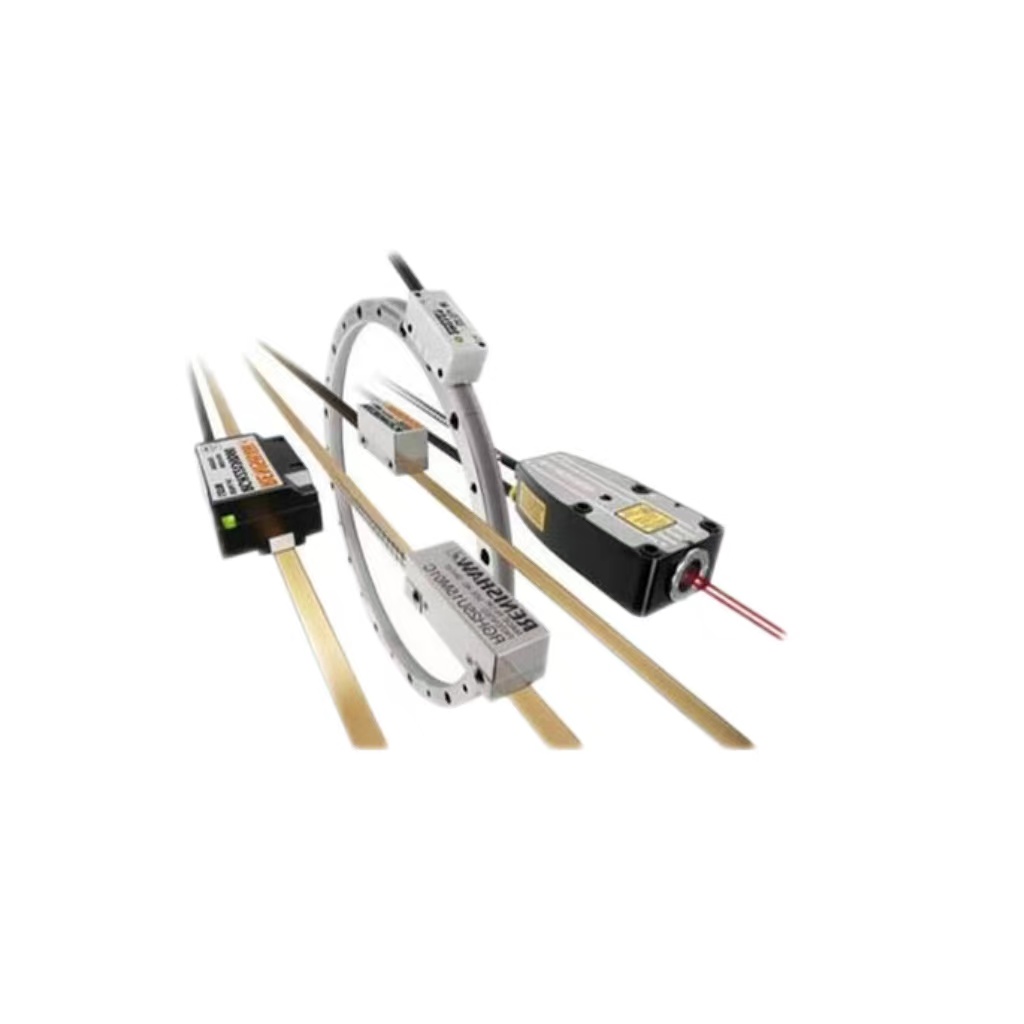

光栅线位移测量传感器是数控系统构成全闭环节的重要元件之一，其安装方式的选择必须注意切屑，切削液及油液的溅落方向。




一、安装基面




  安装光栅位移传感器时，不能直接将传感器安装在粗糙不平的机床床身上，更不能安装在打底涂漆的机床床身上。光栅尺定尺和动尺分别安装在机床相对运动的两个部件上，用千分表检查机床工作台主尺安装面于导轨运动方向的平行度，要求达到平行度为 .mm以内。




二、主尺安装




  将光栅尺 M螺钉上在机床的中托板安装面上，但不要上紧。把千分表固定在床身上，移动中托板（主尺与中托板同时移动），用千分表测量主尺平面与机床导轨运动方向的平行度，调整主尺M螺钉位置，使主尺平行度满足.mm/mm以内。




  在安装光栅主尺时应注意：在安装定尺时，不能象桥梁式只安装两端头，尚需在整个定尺尺身中有支撑。




三、滑尺的安装




  在安装滑尺时，首先应保证滑尺的基面达到安装要求，其安装方法与定尺相似。调整滑尺使滑尺与定尺平行度保证在 .mm/mm以内，其滑尺与定尺的间隙控制在mm～.mm之内。




四、限位装置




  光栅位移传感器全部装完后，一定要在机床导轨上安装限位装置以免在加工过程中滑尺冲撞到定尺两端，从而损坏光栅尺，且应尽量选用超出机床加工尺寸 mm左右的光栅尺，以留有运动余地。




应注意事项：




① 不能带电拨光栅尺信号线插头。


② 光栅信号线连接以前一定要检查屏蔽外来电磁辐射是否良好。


③ 光栅在装配时严禁剧烈震动及摔打，以免破坏光栅尺，如光栅尺断裂等
